UL1028 Hook-Up Wire 連接線 E301305

所屬分類：UL電子線
瀏覽次數：0次
發布時間：2022-08-06 10:01:02

產品概述

檔案號碼是：E301305
UL1028 連接線獲得美國UL認證

■產品說明：
●額定溫度：105℃
●額定電壓：600V
●參考標準：UL758,UL1581
●導體使用單支或絞合22~8AWG 鍍錫或裸銅
●PVC 絕緣，符合ROHS 環保標準
●通過UL VW-1 及JQA -F-Mark 阻燃測試
●絕緣厚度均勻、易裁線、易剝皮
●用于一般電子、電器設備內部連接線

■PRODUCT DESCRIPTION：
●Rated temperature：105℃
●Rated voltage：600V
●Reference standard：UL758,UL1581
●Solid or stranded ,tinned or bare copper conductor 22~8AWG
●PVC insulation ,comply with ROHS environmental standard
●Passes UL VW-1 and JQA -F-Mark flame test
●Uniform insulation thickness to ensure easy stripping and cutting
●For general purpose internal wiring of appliance

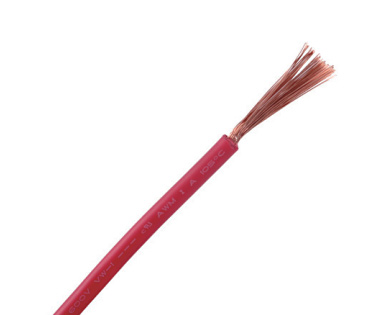

檔案號碼是：E301305 UL1028 連接線獲得美國UL認證

檔案號碼是：E301305
UL1028 連接線獲得美國UL認證

產品結構 CABLE CONSTRUCTION
導體 CONDUCTOR			絕緣 INSULATION		最大導體電阻 MAX.COND RESISTANCE （Ω/km,20℃,DC）	耐壓強度 DIELECTRIC STRENGTH （VAC，1min）
規格 AWG	構造 CONSTRUCTION(No./mm)	外徑DIA(mm)	厚度THICKNESS（mm）	外徑O.D.(mm)
22	17/0.16	0.76	1.17	3.10	59.4	2000
20	26/0.16	0.94	1.18	3.30	36.7	2000
18	41/0.16	1.18	1.21	3.60	23.2	2000
16	26/0.254	1.49	1.21	3.90	14.6	2000
14	41/0.254	1.88	1.21	4.30	8.96	2000
12	65/0.254	2.36	1.22	4.80	5.64	2000
10	7/15/0.254	3.40	1.20	5.80	3.54	2000
8	7/24/0.254	3.99	1.41	6.80	2.23	2000
